一、【业务场景】

1、仓库日常拣货作业中，缺少可视化的库位活跃度分析工具，无法直观判断各库位商品流转快慢，无法科学调整商品存放库位、优化拣货动线，导致高频流动商品摆放不合理，拣货路径冗余，整体拣货效率偏低。

2、仓库管理人员无法精准统计各库位使用效率，难以识别低效闲置库位、高周转热门库位，无法针对性优化库存布局，容易出现库存积压、仓库空间利用率低等问题。

3、客户核心需求：新增WMS仓库热力图看板，支持按时间、库区、维度统计库位出库频率、出库数量，可视化展示库位热度，辅助业务人员调整商品库位、优化拣货动线、盘活闲置库位、提升仓库整体利用率与拣货效率。

二、【功能介绍】

问题编号：EAR-232930

更新范围：新WMS-看板查询-新增WMS热力图（试用）模块

限制条件：无

本次系统升级迭代，为解决仓库库位利用率无法可视化、拣货动线无法科学优化的问题，新增仓库库位热力分析看板。

三、【使用说明】

功能路径及详细操作

1、WMS-看板查询-WMS热力图(试用) 入口

功能路径：新WMS-看板查询-WMS热力图

权限控制：需开启权限【WMS-标准管理-看板查询-WMS热力图-查询】

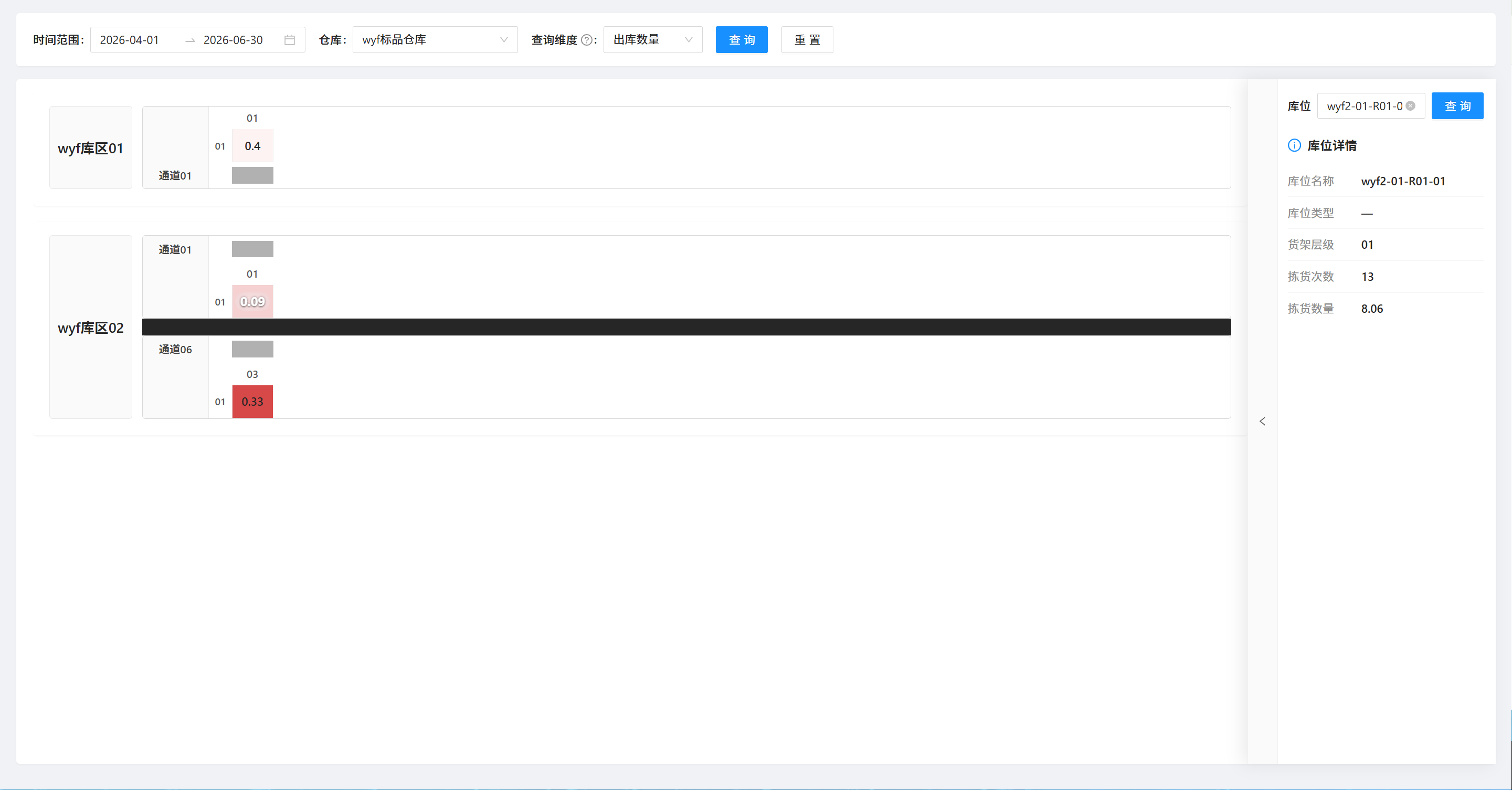

2、顶部筛选条件说明

页面顶部支持多维度组合筛选，具体规则如下：

（1）时间查询

支持维度：天、月份、季度；默认查询维度为【天】，默认时间为昨日 00:00~24:00。

（2）仓库查询

默认选中第一个已开启库位的仓库；下拉选项仅展示已开启库位的仓库，无效仓库不展示。

（3）库位查询

默认为空，支持精准搜索库位；查询后页面自动高亮匹配的目标库位，快速定位。

（4）查询维度（核心）

支持切换【出库频率】、【出库数量】两个统计维度，仅统计分拣位数据：

- 出库频率：统计周期内库位有效拣货次数 / 统计周期时长，数据来源为WMS拣货计划-拣货明细，每提交一条拣货明细计为一次拣货操作；

- 出库数量：统计周期内库位有效拣货商品总数量（库存单位） / 统计周期时长，数据来源为WMS拣货计划-拣货明细出库数量合计。

3、热力计算规则及示例

（1）出库频率计算规则

公式：单库位出库热力值 = 周期内有效拣货次数 ÷ 周期总天数，结果保留两位小数。

示例：某库位2.3拣货5条、2.4拣货4条，合计9条

- 按天查询（2天）：9÷2=4.5

- 按月查询（2月共28天）：9÷28≈0.32

- 按季度查询（一季度90天）：9÷90=0.10

（2）出库数量计算规则

公式：单库位出库热力值 = 周期内拣货总数量 ÷ 周期总天数，结果保留两位小数。

示例：某库位2.3出库50件、2.4出库100件，合计150件

- 按天查询（2天）：150÷2=75.00

- 按月查询（2月28天）：150÷28≈5.36

- 按季度查询（一季度90天）：150÷90≈1.67

4、热力展示规则

1、系统将所有库位计算后的热力值，从高到低平均划分为10个区间，按梯度由深至浅展示颜色，颜色越深代表库位周转效率越高；

2、库区整体按库区代码正序排列展示，页面布局规整清晰；

3、数据采用每日快照记录，留存历史库位数据，适配库位新增、删除、修改场景，保证历史查询数据完整。

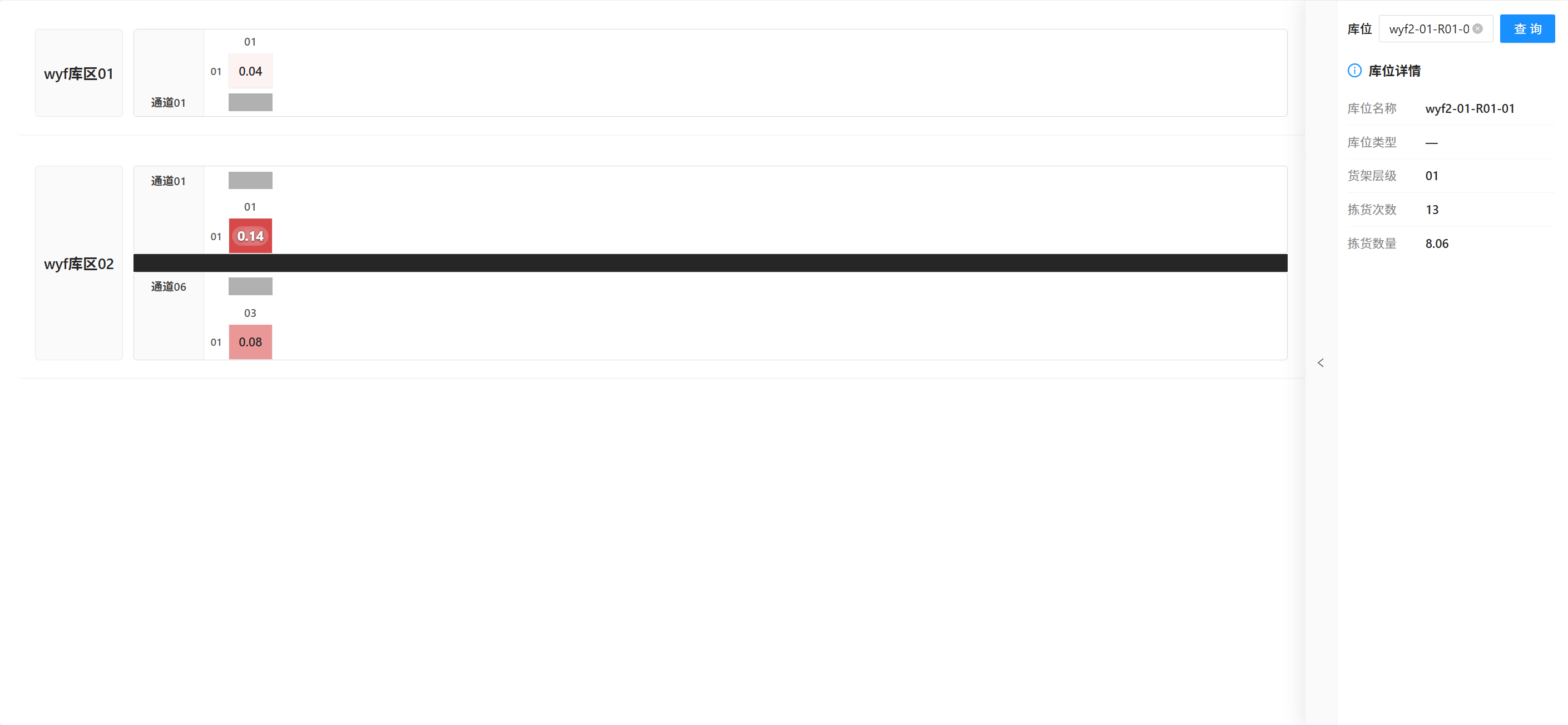

5、右侧库位详情面板

1、未选中库位时，详情面板为空；点击任意库位后，展示该库位核心信息：库位名称、库位类型、货架层级、累计拣货次数、累计拣货数量；

2、详情面板下方展示热度图例，清晰对应不同颜色代表的热度区间，方便业务人员解读。

6、快照数据适配规则

系统按日快照留存库位数据，不受库位新增、删除、修改影响：

示例：1.1库区共6个库位、1.2删除2个剩4个、1.3新增5个剩9个

- 查询时间1.01-1.03：展示全部9个库位快照数据；

- 查询时间1.02-1.02：展示当日4个库位快照数据。

四、【注意事项】

1、热力图仅统计分拣位作业数据，其他库位不参与热力计算。

2、仅有效拣货明细计入统计，作废、撤销、未完成的拣货数据不参与热力值计算，保证数据准确性。

3、库位快照为每日固定时间留存，历史数据不可修改，可真实还原对应时间段的库位状态及作业数据。

4、仓库筛选仅展示已开启库位的仓库，关闭库位的仓库无法查询，避免无效数据展示。

5、热力值小数统一保留两位展示，多维度统计口径统一，数据可对比、可参考。

6、该功能为试用版功能，后续再推出正式版本。

7、业务可根据热力图数据，将高热度、高周转商品调整至靠近出库口库位，优化拣货动线，提升整体分拣效率。
